变频恒压供水控制器

微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的电脑控制器，可与各种品牌的变频器配套使用。产品具有压力控制精度高、压力稳定、第二消防压力(动压)设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。

性能指标

●采用32位高性能处理器，配置高可靠性的铁电存储器，主电路供电采用高效开关电源技术，使系统更具高效性能；

●可编程设定多种泵工作方式，最多可拖4台泵循环启动；

●参数调整和设定具有密码锁定及保护功能；

●采用PI控制算法，设定参数少，控制精度高，使用芯片内部独立硬件看门狗电路，采用数字滤波及多项抗干扰措施，防止软件跑飞；

●可接无源远传压力表、有源电压及电流型压力变送器；

●D/A输出控制频率电压为DC0-10V，也可设定为DC0-5V；

●具有压力传感器零点和满度补偿功能；

●具有定时自动倒泵功能；

●手动输入端子的功能；

●具有缺水自动检测保护功能和外部输入停机保护功能；

●系统补水控制时，具有超压自动泄水控制功能；

●具有供水附属小泵控制功能，可设定小泵变频或工频模式；

●具有可选的定时自动开、关机控制功能；

●具有小流量水泵睡眠控制功能；

●具有手操器功能，可手动调节输出电压来控制变频器的频率；

●可代替电接点压力表进行上、下限压力控制；

●具有分时分压供水控制功能，最多有六段时间控制；

●具有上限保护压力控制功能，超压自动停泵；

●具有DA输出用户可矫正功能；

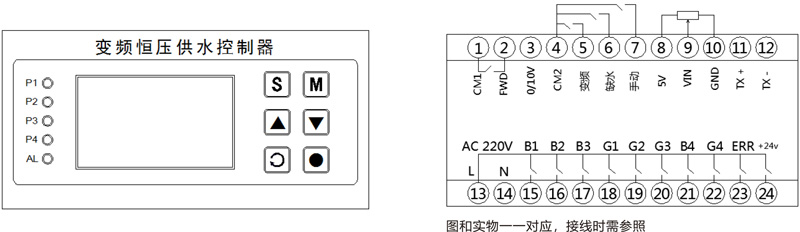

控制器面板示意图和控制器端子接线图
