YP5000旁路智能软启动器

软启动器

智能型旁路软启动器是以微处理器为核心，结合可控硅功率驱动、软硬件保护、菜单式LED显示、键盘操作、转矩控制及模糊PID闭环算法等技术、集电机软启动、软停车、轻载节能和多种功能为一体，全新打造的智能启动设备。该设备功能齐全、性能稳定，被广泛的应用于传输类设备、风机、水浆机、压缩机等负载的启动过程中。

联系电话： 13321966910

联系我们

产品介绍
公司图片

产品型号	R5000
电源电压	380V/660V(+15%)
启动电流限制	0.5~5倍
斜坡下降时间	0~60S
软启基值电压	30%Ue-80%Ue,可根据现场设置
突跳启动时间	0.1S
适用电机	鼠笼式三相异步电动机
起动频次	根据负载情况而定
冷却方式	1P20更高等级可协议
环境要求	要求海拔超过1000米，应相应降低容量使用，1000米以上每增加100米，电流降低0.5%环填温度在零下10度，零上40度之间相对湿度不超过95%; 无凝露，无易燃易爆气体、无导电尘埃，通风良好的室内环境中。

工作原理

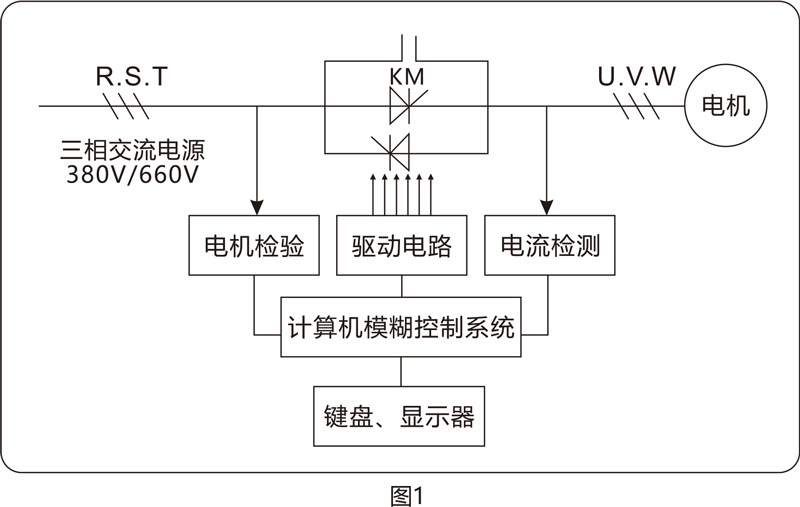

R5000系列电动机软起动器采用三对反并联的品闻管串接于交流电机的定子回路上，利用品用管的电子开关作用，通过微处理器控制其触发角的变化来改变品阐管的开通程度，由此以来改变交流电机输入电压大小，以达到控制交流电动机软启动目的当启动完成后软起动器输出到达额定电，通过旁路控制器信号，自动控制三相旁路接触器KM吸合，将交流电动机投入电网运行工作，如图1所示。
